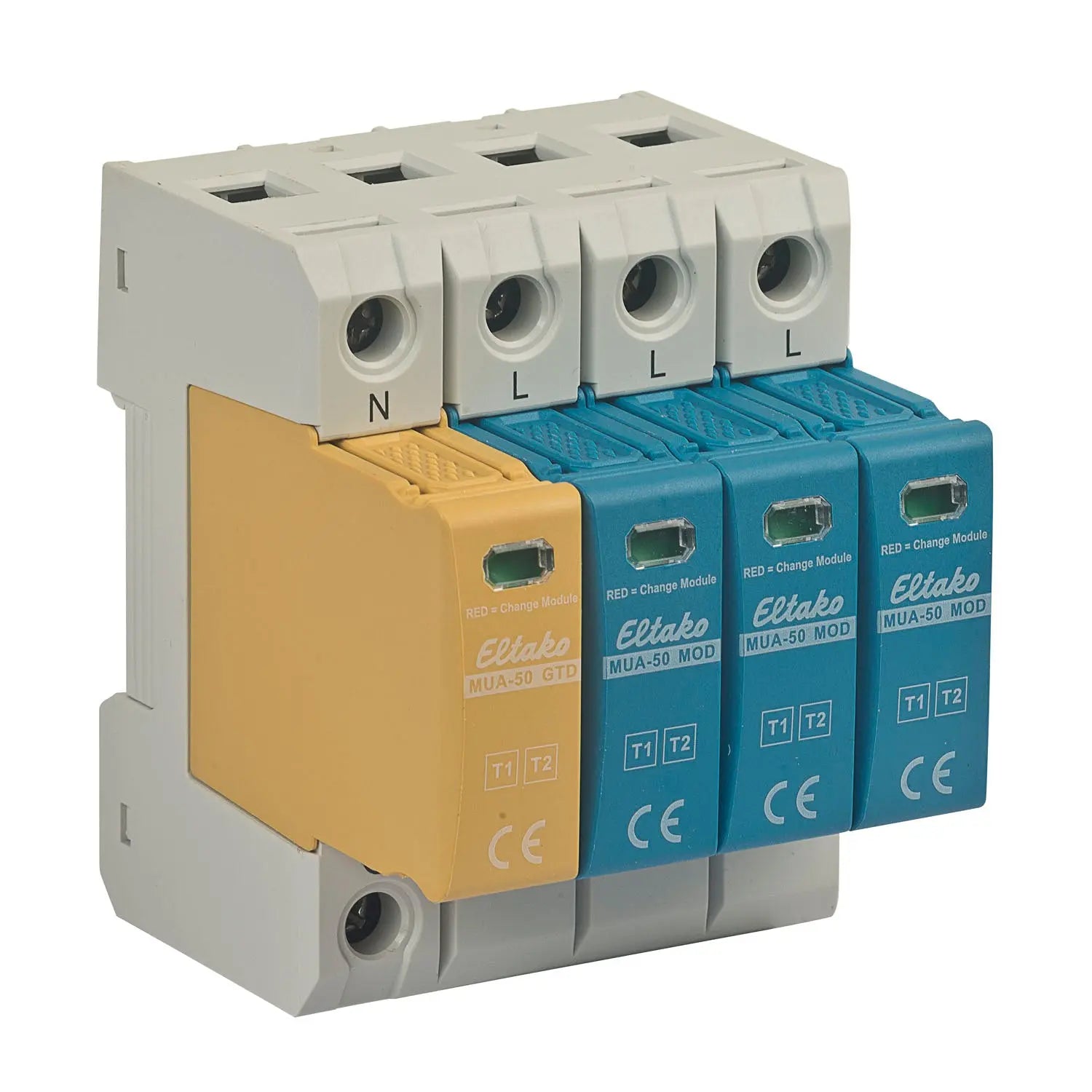

Eltako MUA-50 Überspannungsableiter Typ 1+2+3 für TN-C / TN-S und TT-Netze

Eltako MUA-50 Überspannungsableiter Typ 1+2+3 - Maximale Sicherheit für Ihre Elektroinstallation

ELTAKO. EIN SYSTEM. ALLE ANFORDERUNGEN. KOMPLETT GESCHÜTZT. Die MUA-Serie: Überspannungsschutz vom Netzeintritt bis zum Endgerät – für jedes Netz, für jede Verteilung, für jeden Anwendungsfall. Überspannungsschutz für alle Anforderungen - Ihre Anlage ist komplett geschützt gemäß Klassifizierung Typ 1 + 2 + 3 (Grob-, Mittel- und Feinschutz).

Ob Wohngebäude, Gewerbeeinheit oder Industrieobjekt: Mit den MUA-Überspannungsableitern bleiben empfindliche Geräte, leistungsstarke Verbraucher und moderne Erzeugungsanlagen sicher geschützt – normgerecht, flexibel und leistungsstark.

Schutz gemäß VDE-Normen DIN VDE 0100-443 und DIN VDE 100-534.

Typ 1 – Grobschutz (Schutz vor direkten Blitzeinschlägen): Der Typ-1-Ableiter schützt elektrische Anlagen vor direkten Blitzeinschlägen, die über das Stromnetz in ein Gebäude eindringen können. Er leitet die extrem hohen Blitzströme sicher in das Erdungssystem ab, bevor sie Schäden in der Anlage verursachen.

Typ 2 – Mittelschutz (Schutz vor Netzstörungen und entfernten Blitzeinschlägen): Der Typ-2-Ableiter schützt elektrische Anlagen vor transienten (kurzzeitigen) Überspannungen, die durch Schaltvorgänge im Netz oder indirekte Blitzeinschläge entstehen. Er reduziert gefährliche Spannungsspitzen, die empfindliche elektronische Geräte beschädigen könnten. Typ 2 wird in Unterverteilungen eingesetzt, um die gesamte Hausinstallation vor Überspannungsschäden zu bewahren. Überspannungsableiter Typ 2 werden auch als Mittelschutz bezeichnet, weil sie bezogen auf die Reihenfolge in der Mitte zwischen einem Grobschutz (Typ 1) und vor einen Feinschutz (Typ 3) installiert werden.

Typ 3 – Feinschutz (Endgeräteschutz gegen Restüberspannungen): Der Typ-3-Ableiter schützt empfindliche Endgeräte vor Restüberspannungen, die von Typ 1- oder Typ 2-Schutzgeräten noch nicht vollständig reduziert wurden. Er sorgt dafür, dass selbst kleine Spannungsspitzen, die Computer, Fernseher oder Steuerungssysteme beschädigen könnten, eliminiert werden. Typ 3 wird immer zusätzlich zu Typ 1 oder Typ 2 eingesetzt – nie alleine.

Ein Gerät für alle Netze - universell für TT- und TH-S- und TN-C-Netze einsetzbar
Kombinierte Typ 1+2+3 Schutzfunktion
Normgerechte Impulsstromfestigkeit mit 12,5 kA

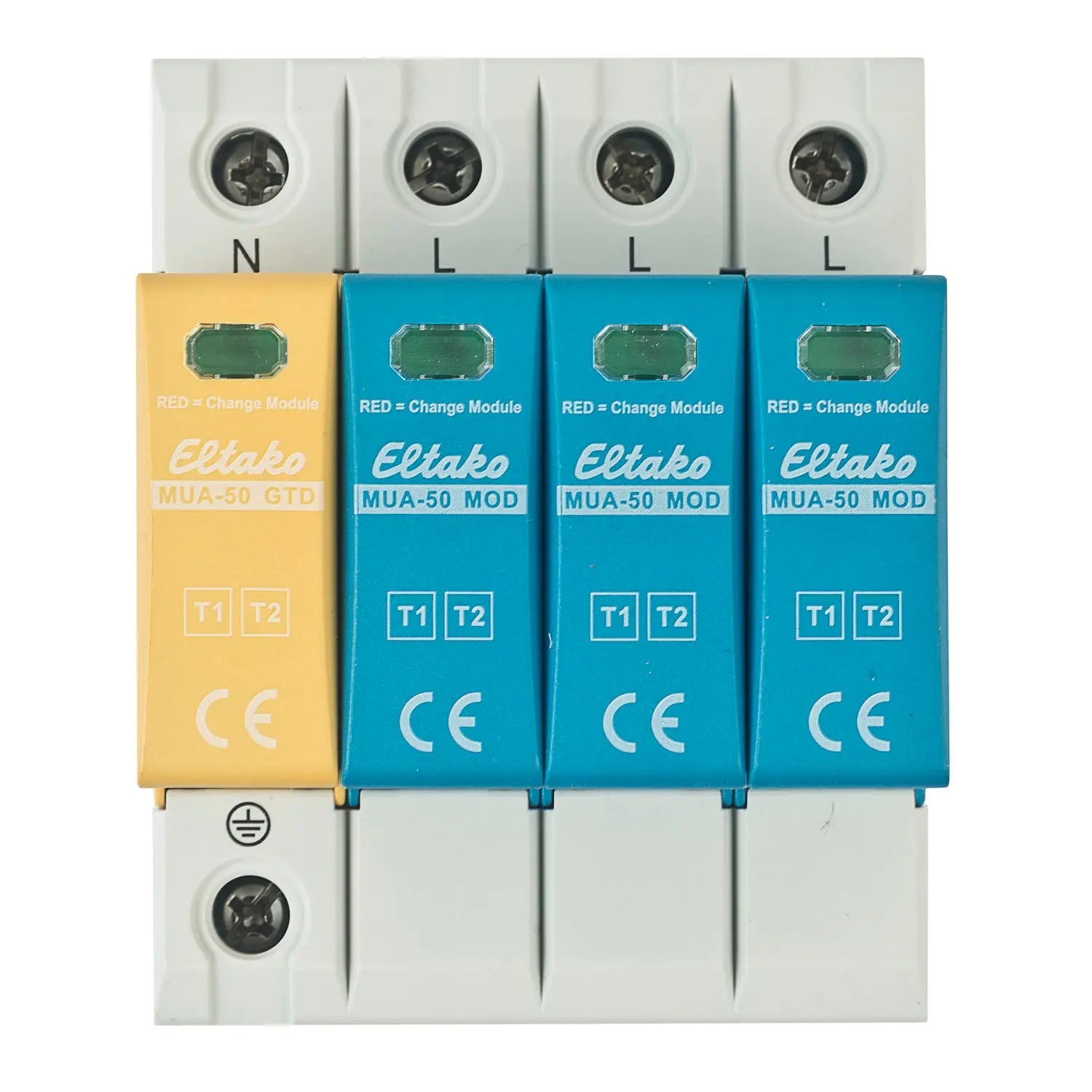

Optische Zustandsanzeige
Austauschbare Steckmodule

Lieferumfang:

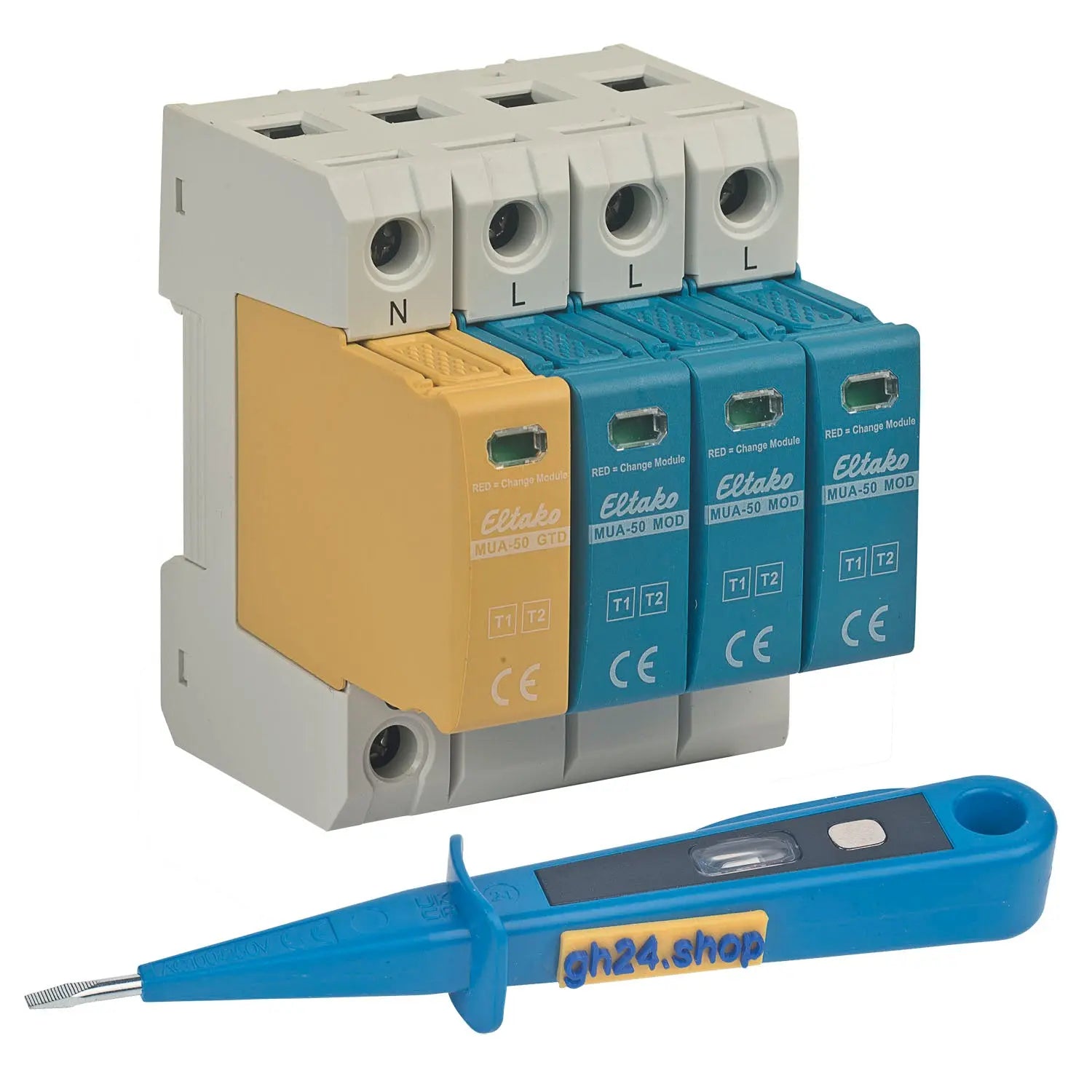

1x MUA-50 Überspannungsableiter, 1x GH24 Phasenprüfer. Installation erfordert Elektro-Fachkraft.

Einführung in den Eltako MUA-50

Der Eltako MUA-50 Überspannungsableiter Typ 1+2+3 ist eine essenzielle Komponente zur Sicherheit Ihrer Elektroinstallation. Er schützt zuverlässig vor Überspannungen, die durch Blitzeinschläge oder andere elektrische Störungen entstehen können. Durch seine vielseitige Einsatzmöglichkeit bei TN-C, TN-S und TT-Netzen ist er besonders flexibel einsetzbar, sodass verschiedene Installationsanforderungen erfüllt werden können.

Funktionsweise und Vorteile

Der Eltako MUA-50 verwendet modernste Technologie zur Überspannungsableitung. Dadurch kann er Störungen effektiv ableiten und sorgt dafür, dass geräteinterne Komponenten nicht beschädigt werden. Dies ist besonders wichtig, weil moderne Elektrogeräte empfindlich auf Spannungsschwankungen reagieren können. sodass Sie mit dem Eltako MUA-50 nicht nur Ihre Geräte schützen, sondern auch die Lebensdauer Ihrer Installationen verlängern.

Installationsanleitung und Tipps

Die Installation des Eltako MUA-50 ist einfach und kann von einem qualifizierten Elektriker schnell durchgeführt werden. Viele Nutzer berichten, dass die Bedienungsanleitung klar und verständlich ist, was die Installation erleichtert. Empfehlenswert ist es, die Überspannungsableiter in der Nähe der Einspeisung im Gebäude zu platzieren, weil so die Schutzeigenschaft maximiert wird. Darüber hinaus sollten Sie regelmäßige Prüfungen vornehmen, um sicherzustellen, dass der Überspannungsableiter stets zuverlässig funktioniert.
